dbd34: 02b Nachbau

Nachbau Schieber, Masse

Nach einem Schaden am Vergaser-Schieber war weltweit kein 1036/38-Schieber verfügbar.
Dieser Vergaser wurde nicht oft eingesetzt und wird seit 1969 nicht mehr gebaut.
Auch Occasion 1038 Vergaser sind heute nicht mehr zu finden (Mitte 2024).
Ich beschloss, derartige Schieber nachzubauen.
Ohne Erfahrung mit den Schieber-Ausschnitten und selbst bei AMAL mit inkonsistenten Angaben
habe ich gleich mehrere Schieber gebaut, um unterschiedliche Ausschnitte ausprobieren zu können.

---> Info und Bilder zum Schaden <---

Schieber

Der defekte Schieber mit dem ausgebrochenen Teil

Die Bruchstelle

Slide Cutaways

Slides are listed from 2 to 4 in 1/16″ increments.
The #2 cutaway would be 1/8″.
A #3 cutaway would be 3/16″.

Slide #	Ausschnitt Zoll	Ausschnitt mm
# 2	1/8"	3.2 mm
# 2.5	5/32"	4.0 mm
# 3	3/16"	4.8 mm
# 3.5	7/32"	5.6 mm
# 4	1/4"	6.4 mm

Schieber
Durchmesser:	40.85 mm
Länge :	48 mm
Auflage Nadel bis Unterkante Schieber :	17 mm

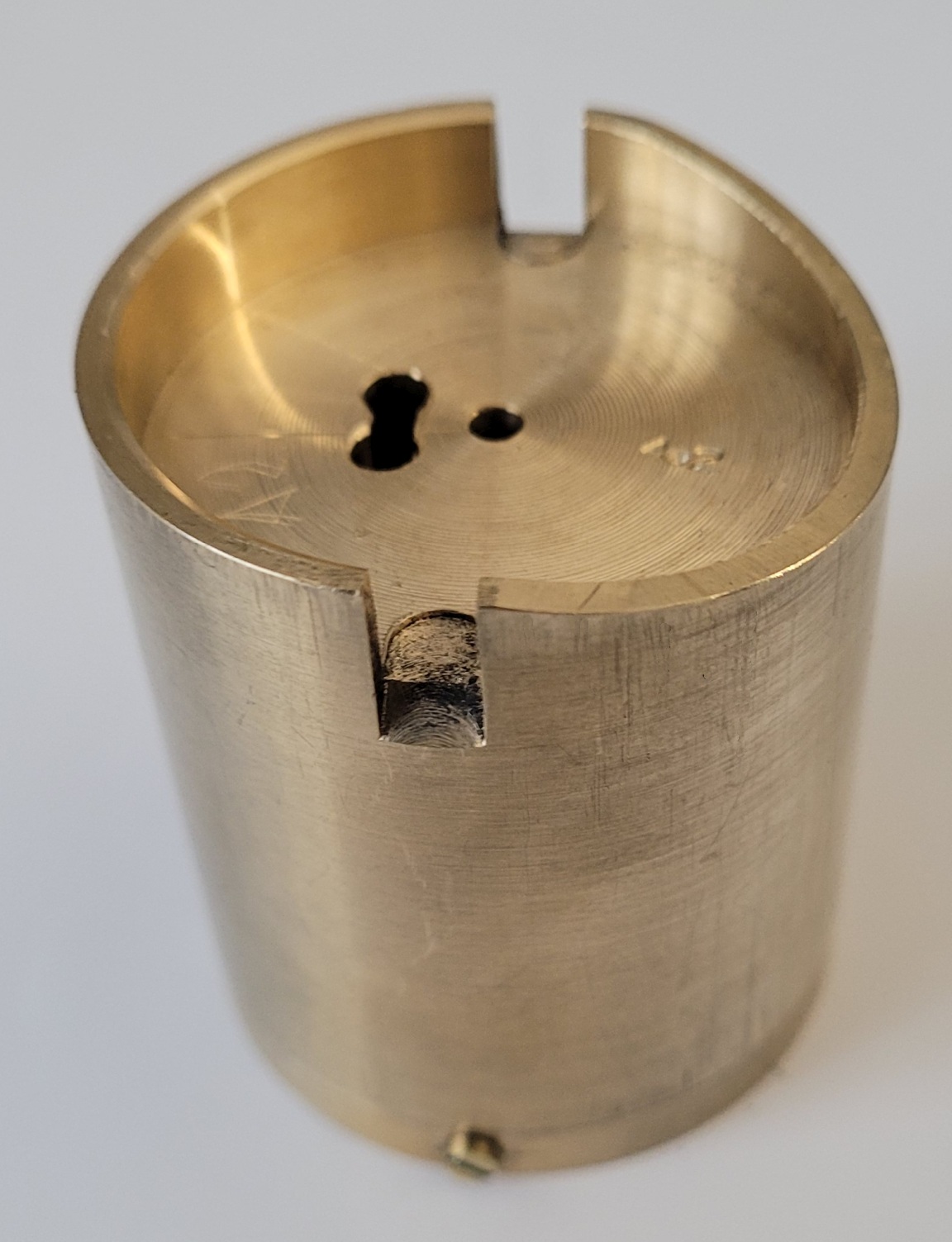

Die neuen Schieber

Schieber noch ohne Ausschnitt

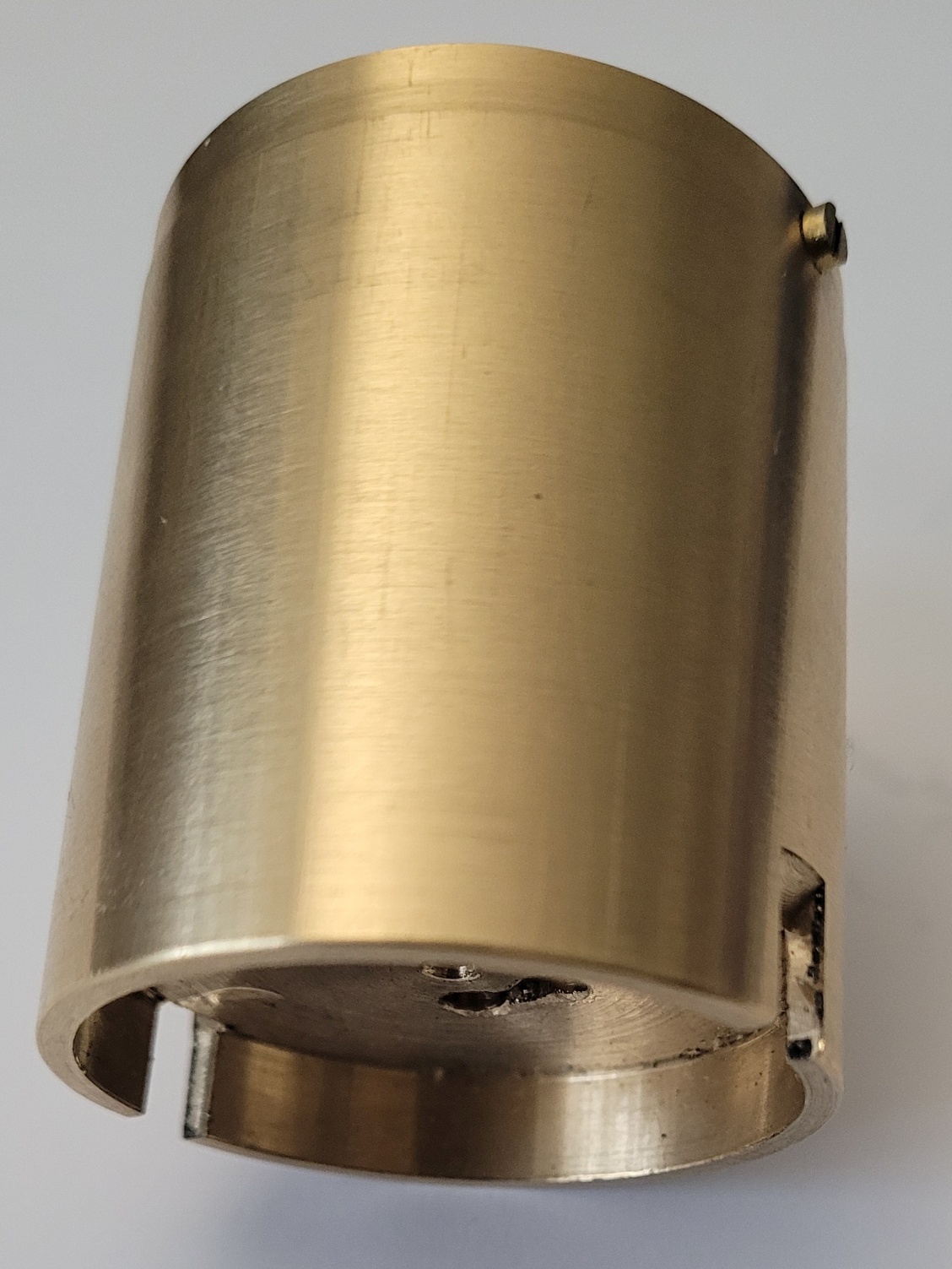

Mit Ausschnitt 4.2 mm ≙ #2.5+

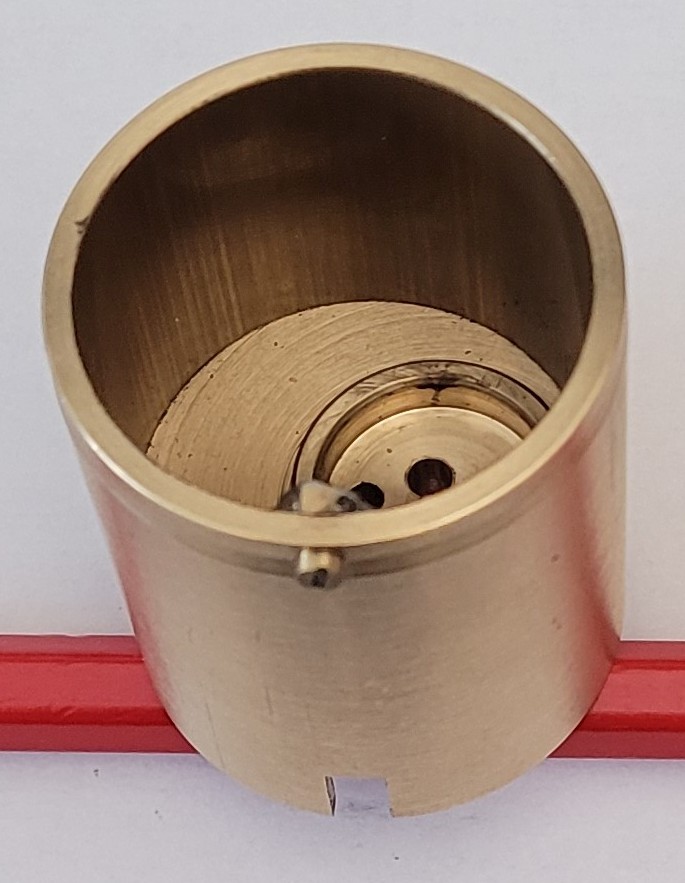

Vertikal-Führung und Federkäfig
